Topographische Karten
Die topographischen Karten präsentieren die Ergebnisse der topographischen Landesaufnahme, welche in den Digitalen Landschaftsmodellen (für die Grundrissinformationen) und den Digitalen Geländemodellen (für die Geländeoberfläche) geführt werden, digital (Raster-, Vektordaten und Webdienste) und analog (Druck und Plot).

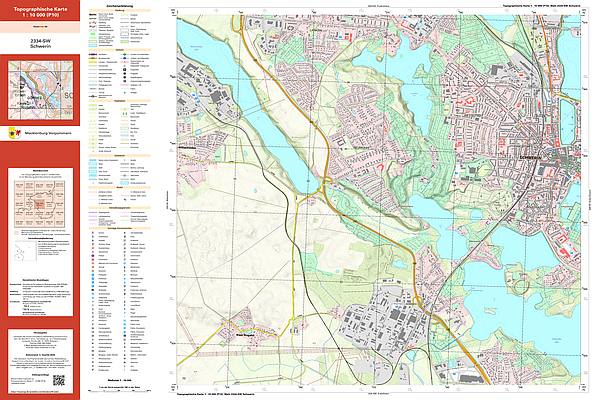

Die topographische Karte 1:10 000 (TK10) ist das topographische Basiskartenwerk für Mecklenburg-Vorpommern. Die Visualisierung der Daten des Basis-Landschaftsmodells und des Digitalen Geländemodells höchster Auflösung erfolgt auf Grundlage eines bundeseinheitlichen Signaturenkatalogs.
Die topographischen Kartenwerke 1:25 000 bis 1:100 000 Mecklenburg-Vorpommerns entsprechen hinsichtlich der Visualisierung, des Blattschnittes, der geodätischen Grundlage sowie des äußeren Layouts einschließlich Kartenrahmen- und Kartenrandausstattung den im Auftrag der Arbeitsgemeinschaft der Vermessungsverwaltungen der Länder der Bundesrepublik Deutschland (AdV) herausgegebenen Signaturenkataloge für die Bearbeitung der topographischen Karten.
Die topographischen Kartenwerke 1:50 000 und 1:100 000 werden auf Grundlage einer Bund-Länder-Vereinbarung als zivil-militärische Kartenwerke herausgegeben.
Produktvarianten
- Kartendruck
- Kartenplot
- Digitale Topographische Karten (DTK)
- Aktualität DTK10/25
- Aktualität DTK50
- Aktualität DTK100
- Vektor-DTK
- Webdienste
Die topographischen Kartenwerke 1:50 000 bis 1:100 000 Mecklenburg-Vorpommerns sind als Kartendruck im Standardblattschnitt verfügbar. Der Kartendruck der TK25 wurde zum Jahreswechsel 2019/2020 eingestellt. Alternativ kann ein Kartenplot erstellt werden.
Produktinformation Topographische Karte 1:50 000
|
Name in Kurzform |
TK50 (analog) |
|
Maßstab |
1 cm auf der Karte entspricht 0,5 km in der Natur |
|
Geodätische Grundlage
|
Lage: ETRS89_UTM33, EPSG-Code: 25833 Höhe: DE_DHHN2016_NH, EPSG-Code: 7837 |
|
Ausgabearten Druckausgabe Plotausgabe
|
farbiger Druck im Blattschnitt plano, farbig bzw. einfarbig auf Papier nach Kundenanforderung ohne Titel und Legende |
*TFW-Datei zu jeder Objektebene und Zusammenkopie, zusätzlich zur vorhandenen impliziten Georeferenzierung (GeoTIFF)
Die für die Visualisierung der Daten zugrundeliegender bundeseinheitliche Signaturenkatalog und Produkt- und Qualitätsstandard stehen für jedermann auf der Homepage der AdV zur Verfügung.
(Navigation: AdV-Produkte - Standards und Produktblätter – Standards der Geotopographie)
Produktinformation Topographische Karte 1:100 000
|
Name in Kurzform |
TK100 (analog) |
|
Maßstab |
1 cm auf der Karte entspricht 1 km in der Natur |
|
Geodätische Grundlage
|
Lage: ETRS89_UTM33, EPSG-Code: 25833 Höhe: DE_DHHN2016_NH, EPSG-Code: 7837 |
|
Ausgabearten Druckausgabe
|
farbiger Druck im Blattschnitt plano, farbig bzw. einfarbig auf Papier nach Kundenanforderung ohne Titel und Legende |
*TFW-Datei zu jeder Objektebene und Zusammenkopie, zusätzlich zur vorhandenen impliziten Georeferenzierung (GeoTIFF)
Die für die Visualisierung der Daten zugrundeliegender bundeseinheitliche Signaturenkatalog und Produkt- und Qualitätsstandard stehen für jedermann auf der Homepage der AdV zur Verfügung.
(Navigation: AdV-Produkte - Standards und Produktblätter – Standards der Geotopographie)
Bestellung
Die topographischen Kartenwerke 1:10 000 (TK10) und 1:25 000 (TK25) Mecklenburg-Vorpommerns werden kundenorientiert als Plotausgabe blattschnittfrei für benötigte Gebiete bereitgestellt. Eine Druckausgabe steht für dieses Kartenwerk nicht zur Verfügung.
Eine Übersicht zum Kartenwerk finden Sie unter Digitale Topographische Karten.
Die topographischen Kartenwerke 1:50 000 bis 1:100 000 Mecklenburg-Vorpommerns können ebenfalls kundenorientiert als Plotausgabe blattschnittfrei für benötigte Gebiete bereitgestellt werden.

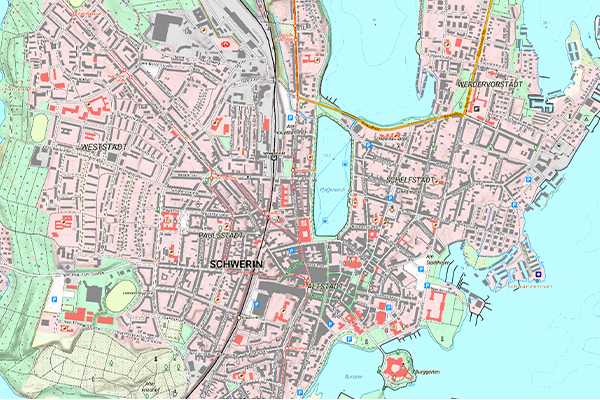

Produktinformation Digitale Topographische Karte 1:10 000
|
Name in Kurzform |
DTK10 (digital) |
|
Maßstab |
1 cm auf der Karte entspricht 0,1 km in der Natur |
|
Geodätische Grundlage
|
Lage: ETRS89_UTM33, EPSG-Code: 25833 Höhe: DE_DHHN2016_NH, EPSG-Code: 7837 |
|
Ausgabeart Plotausgabe
|
plano, farbig bzw. einfarbig auf Papier nach Kundenanforderung ohne Titel und Legende 200 L/cm (508 dpi) |
*TFW-Datei zu jeder Objektebene und Zusammenkopie, zusätzlich zur vorhandenen impliziten Georeferenzierung (GeoTIFF)
Die für die Visualisierung der Daten zugrundeliegender bundeseinheitliche Signaturenkatalog und Produkt- und Qualitätsstandard stehen für jedermann auf der Homepage der AdV zur Verfügung.
www.adv-online.de
(Navigation: AdV-Produkte - Standards und Produktblätter – Standards der Geotopographie)

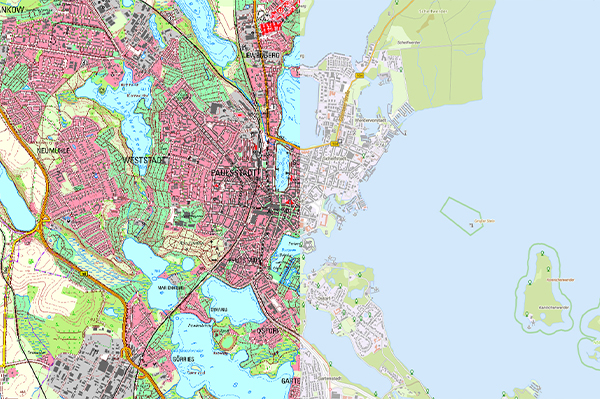

Produktinformation Digitale Topographische Karte 1:25 000
|
Name in Kurzform |
DTK25 (digital) |
|
Maßstab |
1 cm auf der Karte entspricht 0,25 km in der Natur |
|
Geodätische Grundlage
|
Lage: ETRS89_UTM33, EPSG-Code: 25833 Höhe: DE_DHHN2016_NH, EPSG-Code: 7837 |
|
Ausgabeart Plotausgabe
|
plano, farbig bzw. einfarbig auf Papier nach Kundenanforderung ohne Titel und Legende 200 L/cm (508 dpi) |
*TFW-Datei zu jeder Objektebene und Zusammenkopie, zusätzlich zur vorhandenen impliziten Georeferenzierung (GeoTIFF)
Die für die Visualisierung der Daten zugrundeliegender bundeseinheitliche Signaturenkatalog und Produkt- und Qualitätsstandard stehen für jedermann auf der Homepage der AdV zur Verfügung.
www.adv-online.de
(Navigation: AdV-Produkte - Standards und Produktblätter – Standards der Geotopographie)

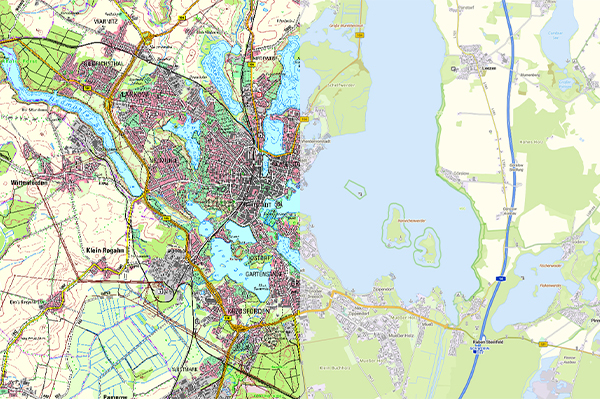

Produktinformation Digitale Topographische Karte 1:50 000
|
Name in Kurzform |
DTK50 (digital) |
|
Maßstab |
1 cm auf der Karte entspricht 0,5 km in der Natur |
|
Geodätische Grundlage
|
Lage: ETRS89_UTM33, EPSG-Code: 25833 Höhe: DE_DHHN2016_NH, EPSG-Code: 7837 |
|
Ausgabeart Plotausgabe
|
plano, farbig bzw. einfarbig auf Papier nach Kundenanforderung ohne Titel und Legende 200 L/cm (508 dpi) |
*TFW-Datei zu jeder Objektebene und Zusammenkopie, zusätzlich zur vorhandenen impliziten Georeferenzierung (GeoTIFF)
Die für die Visualisierung der Daten zugrundeliegender bundeseinheitliche Signaturenkatalog und Produkt- und Qualitätsstandard stehen für jedermann auf der Homepage der AdV zur Verfügung.
www.adv-online.de
(Navigation: AdV-Produkte - Standards und Produktblätter – Standards der Geotopographie)

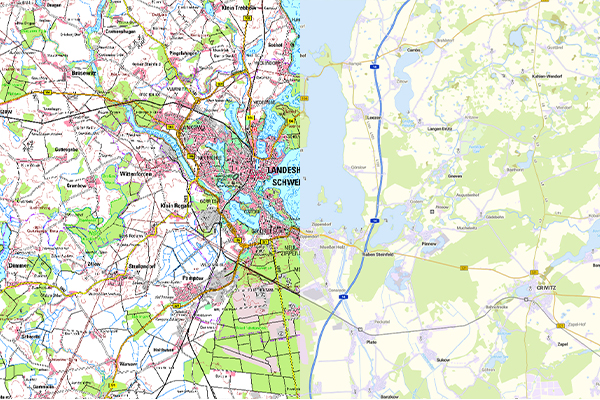

Produktinformation Digitale Topographische Karte 1:100 000
|
Name in Kurzform |
DTK100 (digital) |
|
Maßstab |
1 cm auf der Karte entspricht 1 km in der Natur |
|
Geodätische Grundlage
|
Lage: ETRS89_UTM33, EPSG-Code: 25833 Höhe: DE_DHHN2016_NH, EPSG-Code: 7837 |
|
Ausgabeart Plotausgabe
|
plano, farbig bzw. einfarbig auf Papier nach Kundenanforderung ohne Titel und Legende 200 L/cm (508 dpi) |
*TFW-Datei zu jeder Objektebene und Zusammenkopie, zusätzlich zur vorhandenen impliziten Georeferenzierung (GeoTIFF)
Die für die Visualisierung der Daten zugrundeliegender bundeseinheitliche Signaturenkatalog und Produkt- und Qualitätsstandard stehen für jedermann auf der Homepage der AdV zur Verfügung.
www.adv-online.de
(Navigation: AdV-Produkte - Standards und Produktblätter – Standards der Geotopographie)
Bestellung
Rasterdatensatz
Alle topographischen Karten stehen als Rasterdaten mit einer Auflösung von 200 L/cm (508 dpi) zur Verfügung.
Produktinformation Digitale Topographische Karte 1:10 000
|
Name in Kurzform |
DTK10 (digital) |
|
Maßstab |
1 cm auf der Karte entspricht 0,1 km in der Natur |
|
Geodätische Grundlage
|
Lage: ETRS89_UTM33, EPSG-Code: 25833 Höhe: DE_DHHN2016_NH, EPSG-Code: 7837 |
|
Ausgabeart Plotausgabe
|
plano, farbig bzw. einfarbig auf Papier nach Kundenanforderung ohne Titel und Legende 200 L/cm (508 dpi) |
*TFW-Datei zu jeder Objektebene und Zusammenkopie, zusätzlich zur vorhandenen impliziten Georeferenzierung (GeoTIFF)
Die für die Visualisierung der Daten zugrundeliegender bundeseinheitliche Signaturenkatalog und Produkt- und Qualitätsstandard stehen für jedermann auf der Homepage der AdV zur Verfügung.
www.adv-online.de
(Navigation: AdV-Produkte - Standards und Produktblätter – Standards der Geotopographie)
Produktinformation Digitale Topographische Karte 1:25 000
|
Name in Kurzform |
DTK25 (digital) |
|
Maßstab |
1 cm auf der Karte entspricht 0,25 km in der Natur |
|
Geodätische Grundlage
|
Lage: ETRS89_UTM33, EPSG-Code: 25833 Höhe: DE_DHHN2016_NH, EPSG-Code: 7837 |
|
Ausgabeart Plotausgabe
|
plano, farbig bzw. einfarbig auf Papier nach Kundenanforderung ohne Titel und Legende 200 L/cm (508 dpi) |
*TFW-Datei zu jeder Objektebene und Zusammenkopie, zusätzlich zur vorhandenen impliziten Georeferenzierung (GeoTIFF)
Die für die Visualisierung der Daten zugrundeliegender bundeseinheitliche Signaturenkatalog und Produkt- und Qualitätsstandard stehen für jedermann auf der Homepage der AdV zur Verfügung.
www.adv-online.de
(Navigation: AdV-Produkte - Standards und Produktblätter – Standards der Geotopographie)
Produktinformation Digitale Topographische Karte 1:50 000
|
Name in Kurzform |
DTK50 (digital) |
|
Maßstab |
1 cm auf der Karte entspricht 0,5 km in der Natur |
|
Geodätische Grundlage
|
Lage: ETRS89_UTM33, EPSG-Code: 25833 Höhe: DE_DHHN2016_NH, EPSG-Code: 7837 |
|
Ausgabeart Plotausgabe
|
plano, farbig bzw. einfarbig auf Papier nach Kundenanforderung ohne Titel und Legende 200 L/cm (508 dpi) |
*TFW-Datei zu jeder Objektebene und Zusammenkopie, zusätzlich zur vorhandenen impliziten Georeferenzierung (GeoTIFF)
Die für die Visualisierung der Daten zugrundeliegender bundeseinheitliche Signaturenkatalog und Produkt- und Qualitätsstandard stehen für jedermann auf der Homepage der AdV zur Verfügung.
www.adv-online.de
(Navigation: AdV-Produkte - Standards und Produktblätter – Standards der Geotopographie)
Produktinformation Digitale Topographische Karte 1:100 000
|
Name in Kurzform |
DTK100 (digital) |
|
Maßstab |
1 cm auf der Karte entspricht 1 km in der Natur |
|
Geodätische Grundlage
|
Lage: ETRS89_UTM33, EPSG-Code: 25833 Höhe: DE_DHHN2016_NH, EPSG-Code: 7837 |
|
Ausgabeart Plotausgabe
|
plano, farbig bzw. einfarbig auf Papier nach Kundenanforderung ohne Titel und Legende 200 L/cm (508 dpi) |
*TFW-Datei zu jeder Objektebene und Zusammenkopie, zusätzlich zur vorhandenen impliziten Georeferenzierung (GeoTIFF)
Die für die Visualisierung der Daten zugrundeliegender bundeseinheitliche Signaturenkatalog und Produkt- und Qualitätsstandard stehen für jedermann auf der Homepage der AdV zur Verfügung.
www.adv-online.de
(Navigation: AdV-Produkte - Standards und Produktblätter – Standards der Geotopographie)
Bestellung Rasterdaten
Die folgende Übersicht gibt die Möglichkeit zur Detailansicht für die flächendeckende Aktualität der DTK10.
Die folgende Übersicht gibt die Möglichkeit zur Detailansicht für die flächendeckende Aktualität der DTK25.
Eine Suche ist z.B. über die Ortssuchfunktion möglich.

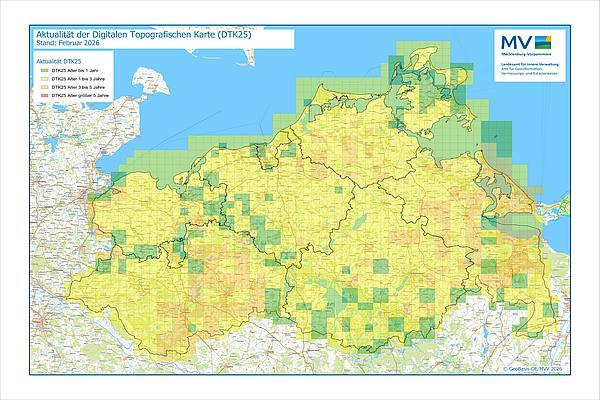

Die DTK10/25 unterliegen einer Grundaktualität von 3 Jahren.
Die flächendeckende Aktualität finden Sie hier.

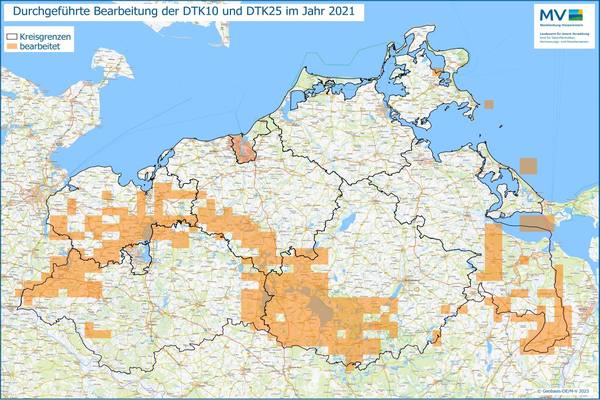

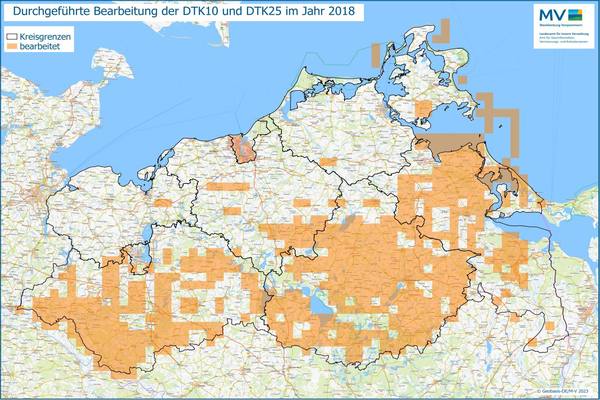

Übersichten zur jahresbezogenen Flächenabdeckungen seit dem Jahr 2004.
Die Jahresübersichten sind ebenfalls als PDF-Übersicht oder als gezipptes Shape-Polygon (EPSG 25833) verfügbar.
| Jahr | Download | Download |
| 2004 | SHP | |
| 2008 | SHP | |
| 2011 | SHP | |
| 2013 | SHP | |
| 2014 | SHP | |
| 2015 | SHP | |
| 2016 | SHP | |
| 2017 | SHP | |
| 2018 | SHP | |
| 2019 | SHP | |
| 2020 | SHP | |
| 2021 | SHP | |
| 2022 | SHP | |
| 2023 | SHP |

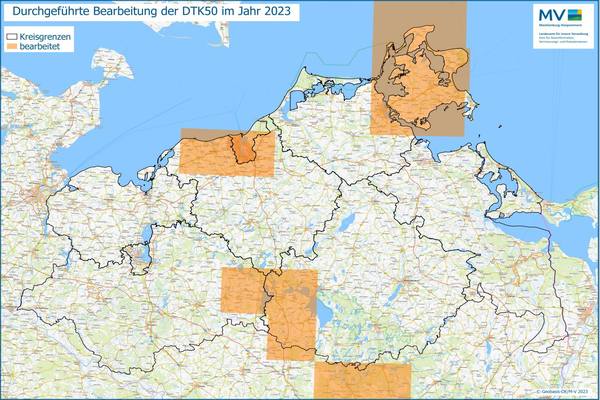

Die folgende Übersicht gibt die Möglichkeit zur Detailansicht für die flächendeckende Aktualität der DTK50.
Eine Suche ist z.B. über die Ortssuchfunktion möglich.

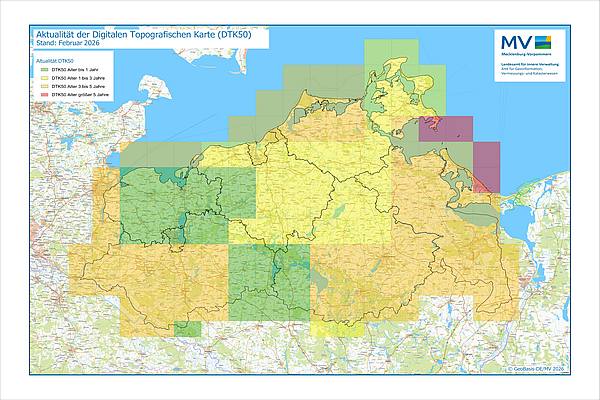

Die DTK50 unterliegen einer Grundaktualität von 3 Jahren.
Die flächendeckende Aktualität finden Sie hier.
Übersichten zur jahresbezogenen Flächenabdeckungen seit dem Jahr 2013.

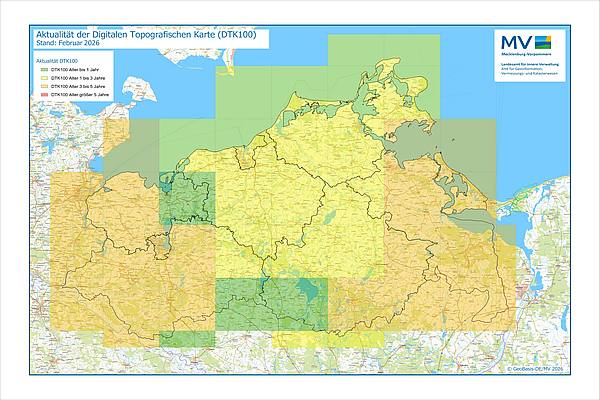

Die folgende Übersicht gibt die Möglichkeit zur Detailansicht für die flächendeckende Aktualität der DTK100.
Eine Suche ist z.B. über die Ortssuchfunktion möglich.
Die DTK100 unterliegen einer Grundaktualität von 3 Jahren.
Die flächendeckende Aktualität finden Sie hier.
Übersichten zur jahresbezogenen Flächenabdeckungen seit dem Jahr 2014.
Vektor-DTK
Das AfGVK bietet die Digitalen Topographischen Karten DTK25, DTK50 und DTK100 ergänzend als Datensätze in den Vektorformaten Shape (für alle gängigen GIS-Systeme), GeoPackage (für QGIS und ArcGIS ab Version 10.5) und File-Geodatabase (für ArcGIS-Nutzer) an.
Die Bereitstellung der Vektor-DTK erfolgt als Datensatz.
Der Nutzer
- hat die Möglichkeit mit abfragefähigen Daten zu arbeiten,
- kann die Darstellung entsprechend der AdV-Signaturenkataloge (SK) nutzen oder
- kann auch eigene Signaturierungen für seine Präsentation verwenden.
SK-nahe Signaturierungen werden für die weit verbreitete kommerzielle Software ArcGIS und die OpenSource Software QGIS bereitgestellt.
Datengrundlage/Inhalt
Die Vektor-DTK wird genau wie die DTK-Rasterdaten aus den teils automatisch, teils interaktiv bearbeiteten AAA-DTK-Daten abgeleitet.
Sie beinhaltet alle Objekte mit der dem Maßstab entsprechenden Modellartenkennung (MAT) aus der AAA-Produktions-Datenbank (z.B. Vektor-DTK50 – alle Objekte mit MAT = „DTK50“).
Aktualität
Die Vektor-DTK wird quartalsweise aus der AAA-Produktions-Datenbank abgeleitet, so dass die Aktualität der Daten der Aktualität der Objekte in der AAA-Produktions-Datenbank entspricht.
Abgabeeinheit
Komplette Landesfläche (Standard) oder individuelle Ausschnitte
Vorteile
Die neue Ausgabevariante bringt folgende Vorteile mit sich:
- individuelle Anpassung der Präsentation für Bedarfe der Nutzer (Ausblenden von Informationen oder Hinzufügen von Informationen, die in den Vektordaten enthalten sind)
- Erstellung einer eigenen Präsentation auf der Basis einer standardisierten Vektordatenstruktur
- Fachdaten können mit den Daten der Vektor-DTK in Beziehung gebracht und verschnitten werden
- Weiterverarbeitung der Vektor-DTK-Daten entsprechend den nutzerspezifischen Anforderungen
- Hohe Flexibilität und Gestaltungsmöglichkeiten beim Nutzer
- Geringeres Datenvolumen im Vergleich zu Rasterkarten
- Abfrage von Informationen, die nicht dargestellt werden
- Frei skalierbar ohne Qualitätsverlust der Darstellung
- Analysemöglichkeiten
Datenmenge / Musterdaten
Koordinatenbezugssystem
Die Datensätze werden standardmäßig im Lagebezugssystem ETRS89 / UTM Zone 33N (EPSG:25833) bereitgestellt.
Eine vertiefende Demonstration zur Nutzung der Vektor-DTK entnehmen Sie unserem Demo-Video.
Eigene Erfahrungen im Umgang mit der Vektor-DTK bekommen Sie mit den verlinkten Musterdatensätzen.
| Vektor-DTK25 |
| |
| Vektor-DTK50 |
| |
| Vektor-DTK100 |
|
Bestellung
Im Geoportal des Landes Mecklenburg-Vorpommern sind einzelne Themen als webbasierte Dienste verfügbar.

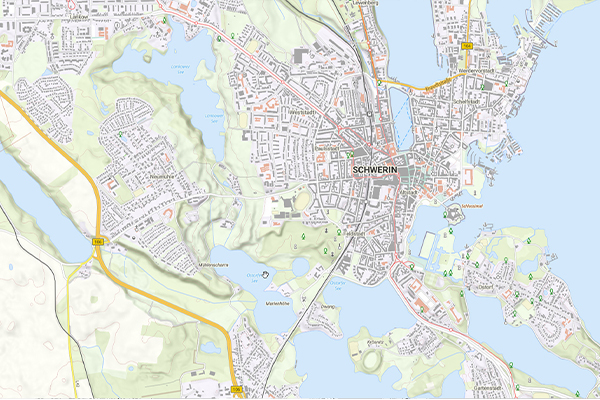

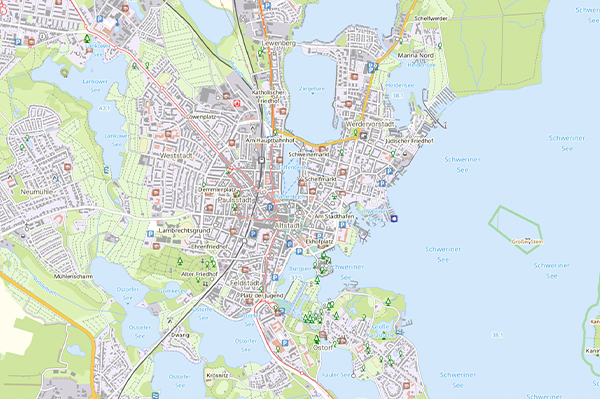

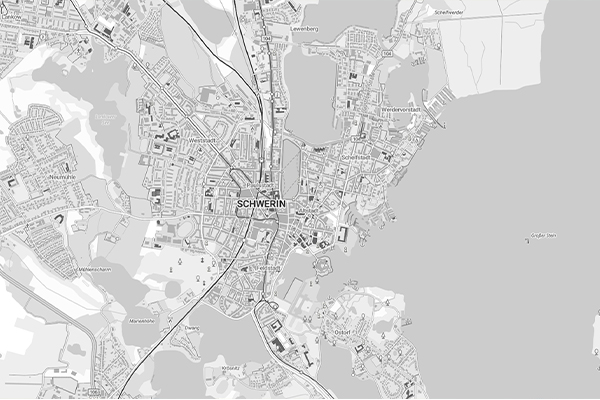

Webdienste
Darstellungsdienste
|
Darstellungsdienste |
|
|
WMS Digitale Topographische Karte 1:10 000 |
|
|
WMS Digitale Topographische Karte 1:25 000 |
WMS_MV_DTK25 |
|
WMS Digitale Topographische Karte 1:50 000 |
WMS_MV_DTK50 |
|
WMS Digitale Topographische Karte 1:100 000 |
WMS_MV_DTK100 |
|
WMS Topographische Kartenwerke |
WMS_MV_DTK |
Downloaddienste
| Downloaddienste |
|
|
ATOM Digitale Topographische Karte 1:10 000 - DTK10 |
|
|
ATOM Digitale Topographische Karte 1:25 000 - DTK25 |
ATOM_MV_DTK25 |
|
ATOM Digitale Topographische Karte 1:50 000 - DTK50 |
ATOM_MV_DTK50 |
|
ATOM Digitale Topographische Karte 1:100 000 - DTK100 |
ATOM_MV_DTK100 |
